FAQ - Häufig gestellte Fragen

Benötige ich für die Verwendung von Leitungsplaner auf der Baustelle zusätzliche Unterlagen wie z. B. Tabellen oder Bücher?

Nein, es werden keine zusätzlichen Unterlagen benötigt. Leitungsplaner enthält alle notwendigen Informationen und Daten für eine professionelle und zügige Leitungsauslegung.

Auf welcher Grundlage legt Leitungsplaner ein Kabel oder eine Leitung aus?

Alle Auslegungen basieren auf den jeweils gültigen VDE- bzw. DIN-Vorgaben. So ist sichergestellt, dass die anerkannten Regeln der Technik eingehalten werden. Zusätzlich werden in den Planungshinweisen konkrete Angaben zu den jeweils gültigen Regelwerken geliefert.

Enthält Leitungsplaner Anwendungsbeispiele?

Ja, es werden Beispielprojekte mitgeliefert. Die Projekte sind im Datenordner abgelegt und können durch „Laden“ angezeigt und ausgewählt werden. Anschließend kann die Projektbeschreibung über das Info-Symbol eingesehen werden.

Muß ich bei der Dateneingabe eine bestimmte Reihenfolge beachten?

Grundsätzlich ist die Eingabe von Daten an keine bestimmte Reihenfolge gebunden, da Leitungsplaner bei jeder Datenveränderung einen Berechnungsdurchlauf startet.

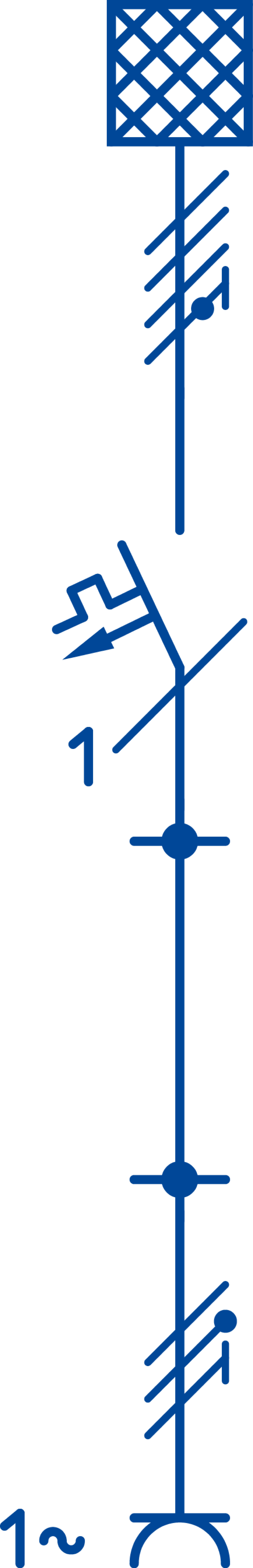

In der Praxis kann folgende Checkliste hilfreich sein:

1. Welche Spannungsversorgung liegt vor?

2. Welcher Verbraucher wird angeschlossen?

3. Welche Überstrom-Schutzeinrichtung (Charakteristik) soll verwendet werden?

4. Welche Umgebungs- und Verlegebedingungen sind zu berücksichtigen?

5. Welcher Kabel- bzw. Leitungstyp soll verlegt werden?

6. Welche Anforderungen werden an den Spannungsfall gestellt?

Was bedeutet Zv in der Spannungsversorgung?

Zv ist die Vorimpedanz und berücksichtigt entweder die Schleifenimpedanz oder die Netzinnenimpedanz vor der geplanten Überstromschutzeinrichtung.

Welchen Wert gebe ich für Zv ein?

Entweder einen zuvor ermittelten Messwert oder einen geschätzten bzw. gerechneten Wert. In Deutschland kann für Erdkabelnetze vor dem Hausanschlusskasten ein Wert zwischen 0,1 und 0,3 Ohm angesetzt werden und für Freileitungsnetze ein Wert zwischen 0,3 und 0,6 Ohm.

Welchen Einfluss hat das Versorgungsnetz auf die Leitungsauslegung?

Das System nach Art der Erdung (z. B. TN-System) hat Einfluss auf die einzuhaltenden Abschaltzeiten nach VDE 0100-410 und damit auch auf die möglichen Leitungslängen.

Wie kann ich den Neutralleiterstrom für eine unsymmetrische Drehstrom-Belastung ermitteln?

Unsymmetrische Belastungsdaten für die Außenleiter L1, L2 und L3 können in dem Betriebsmittel „Verteilung“ eingegeben werden. Dafür sind zwei Verbraucher-Voreinstellungen erforderlich:

1. Betriebsmittel: Verteilung

2. Symmetrische Last: nein

Anschließend können voneinander unabhängige Ströme oder Leistungsdaten eingegeben werden, die ihrerseits einen bestimmten N-Leiter-Strom zur Folge haben.

Ich bekomme eine Warnung für den Kurzschlussschutz. Was kann ich dagegen tun?

Um eine ausreichend kurze Abschaltzeit im Kurzschlussfall zu erreichen, muss entweder die Vorimpedanz oder die Leitungslänge reduziert werden. Alternativ kann auch der Leiterquerschnitt vergrößert werden.

Die Auslösestromregel ist nicht erfüllt. Wie gehe ich dagegen vor?

Bei dieser Warnung haben Sie zwei Möglichkeiten. Entweder Sie erhöhen den Leiterquerschnitt um eine Stufe oder Sie verwenden einen LS-Schalter.

Wo finde ich den PDF-Projektbericht?

Über „Teilen“ (in der Mitte der Werkzeugleiste) kann der PDF-Projektbericht geöffnet und betrachtet werden. Alternativ kann die PDF-Datei auch mittels AirDrop übermittelt werden.

Kann ich Leitungsplaner auch ohne Internetverbindung benutzen?

Ja, Leitungsplaner benötigt keine Internetverbindung.

Was passiert mit Leitungsplaner wenn sich eine Norm ändert?

Bei einer Normenänderung, die Auswirkungen auf die Leitungsberechnung hat, wird Leitungsplaner aktualisiert, so dass Sie auch danach auf Basis der aktuellen Regelwerke planen können.

-
